ICO030

m

Chimenea individual para grupo electrógeno.

109,45€

Chimenea modular metálica, de doble pared, modelo GC-25 PLUS "NEGARRA", pared interior de acero inoxidable AISI 316L de 80 mm de diámetro y pared exterior de acero inoxidable AISI 304, con aislamiento entre paredes mediante manta de fibra cerámica de alta densidad de 25 mm de espesor, instalada en el interior del edificio, para grupo electrógeno a gasóleo.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt20cmn321p

Ud

Material auxiliar para montaje y sujeción a la obra de los tubos de doble pared, modelo GC-25 PLUS "NEGARRA", de 80 mm de diámetro interior.

1,000

4,00

4,00

mt20cmn320pc

m

Tubo de doble pared, modelo GC-25 PLUS "NEGARRA", compuesto por pared interior de acero inoxidable AISI 316L de 80 mm de diámetro y pared exterior de acero inoxidable AISI 304, con aislamiento entre paredes mediante manta de fibra cerámica de alta densidad de 25 mm de espesor, temperatura de trabajo de 450°C y puntas de temperatura de hasta 1000°C, presión de trabajo de hasta 5000 Pa, según UNE-EN 1856-1, con el precio incrementado el 10% en concepto de accesorios, piezas especiales y módulos finales.

1,000

87,98

87,98

Subtotal materiales:

91,98

2

Mano de obra

mo004

h

Oficial 1ª calefactor.

0,411

19,42

7,98

mo103

h

Ayudante calefactor.

0,411

17,86

7,34

Subtotal mano de obra:

15,32

3

Costes directos complementarios

%

Costes directos complementarios

2,000

107,30

2,15

Coste de mantenimiento decenal: 36,12€ en los primeros 10 años.

Costes directos (1+2+3):

109,45

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 1856-1:2010

1.3.2010

1.3.2011

2+/4

Chimeneas. Requisitos para chimeneas metálicas. Parte 1: Chimeneas modulares.

UNIDAD DE OBRA ICO030: CHIMENEA INDIVIDUAL PARA GRUPO ELECTRÓGENO.

CARACTERÍSTICAS TÉCNICAS

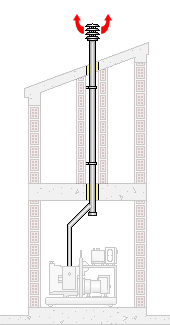

Chimenea individual modular metálica, formada por tubo de doble pared, modelo GC-25 PLUS "NEGARRA", compuesto por pared interior de acero inoxidable AISI 316L de 80 mm de diámetro y pared exterior de acero inoxidable AISI 304, con aislamiento entre paredes mediante manta de fibra cerámica de alta densidad de 25 mm de espesor, temperatura de trabajo de 450°C y puntas de temperatura de hasta 1000°C, presión de trabajo de hasta 5000 Pa, instalada en el interior del edificio, para evacuación de los productos de la combustión del grupo electrógeno a gasóleo. Incluso tes, codos, adaptadores, abrazaderas, soportes murales, módulos finales y demás accesorios necesarios. Totalmente montada, conexionada y probada.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida desde el arranque del conducto hasta la parte superior del deflector, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

PRUEBAS DE SERVICIO.

Prueba de resistencia estructural y estanqueidad.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, desde el arranque del conducto hasta la parte superior del módulo final, la longitud realmente ejecutada según especificaciones de Proyecto.
